キープラン
斜め通りの入力方法は?

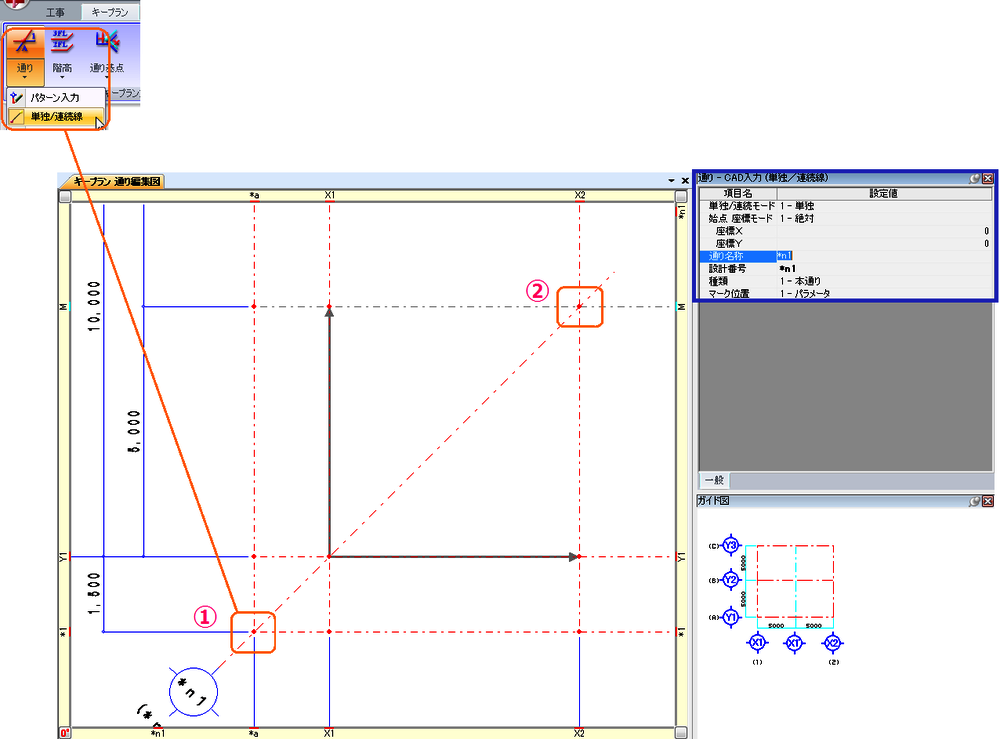

キープランの通りで、単独/連続線をクリックします。
右上の入力項目に、これから作成する通り名等を設定し、
始点(①)と終点(②)をクリックして斜め通りを入力します。
斜め通りの建物をまっすぐにさせて部材を配置させることはできますか?

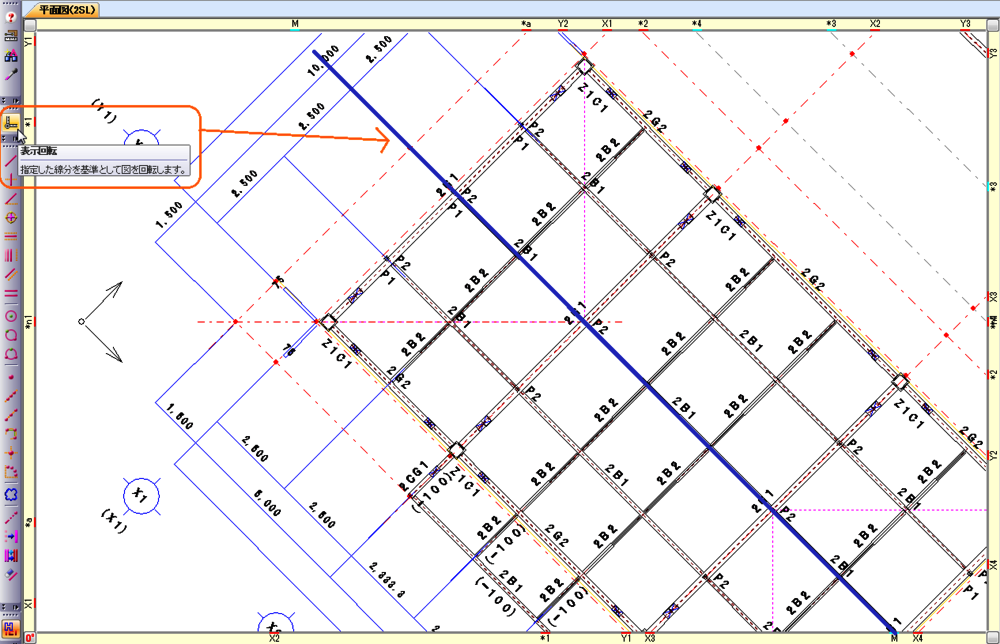

左のツールバーにある表示回転で角度の基準とする線をクリックします。
すると、クリックした線を0度に回転表示するので、建物がまっすぐになります。
柱と梁で鉄骨基準が違うのですが設定できますか?

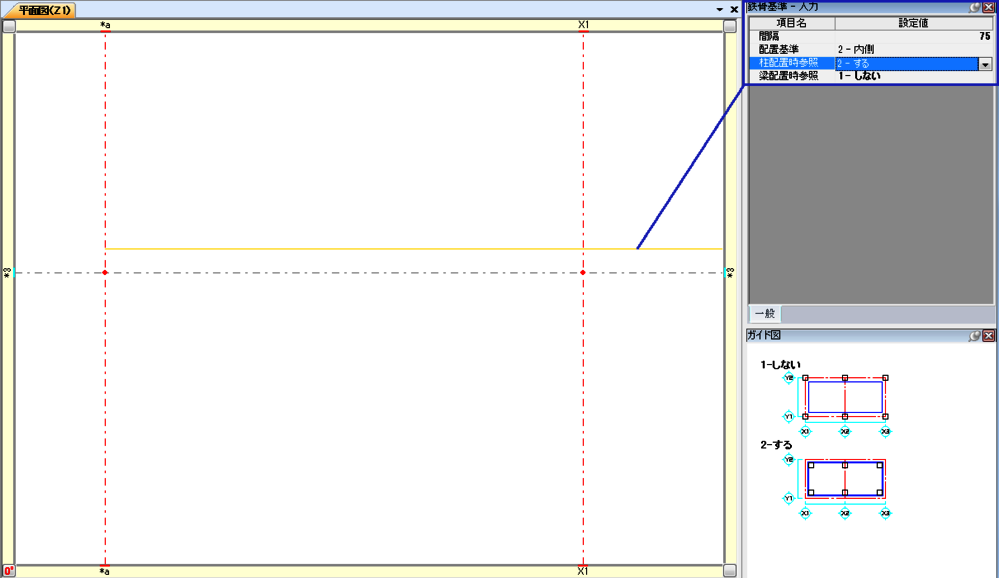

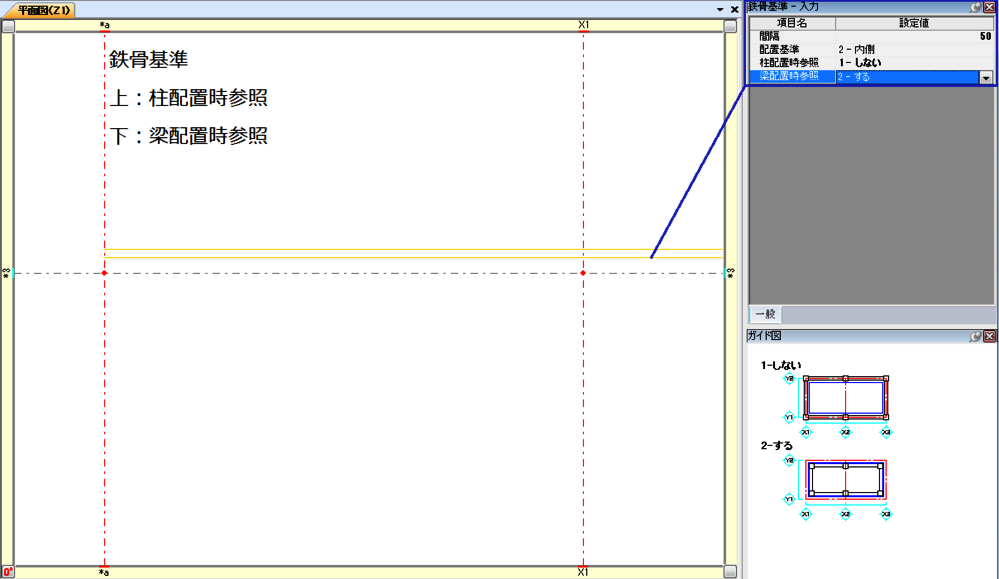

鉄骨基準の入力で柱・梁配置時参照の項目をそれぞれ選択し、
柱用と梁用の鉄骨基準を設定します。
<梁用>柱配置時参照→1-しない、梁配置時参照→2-する

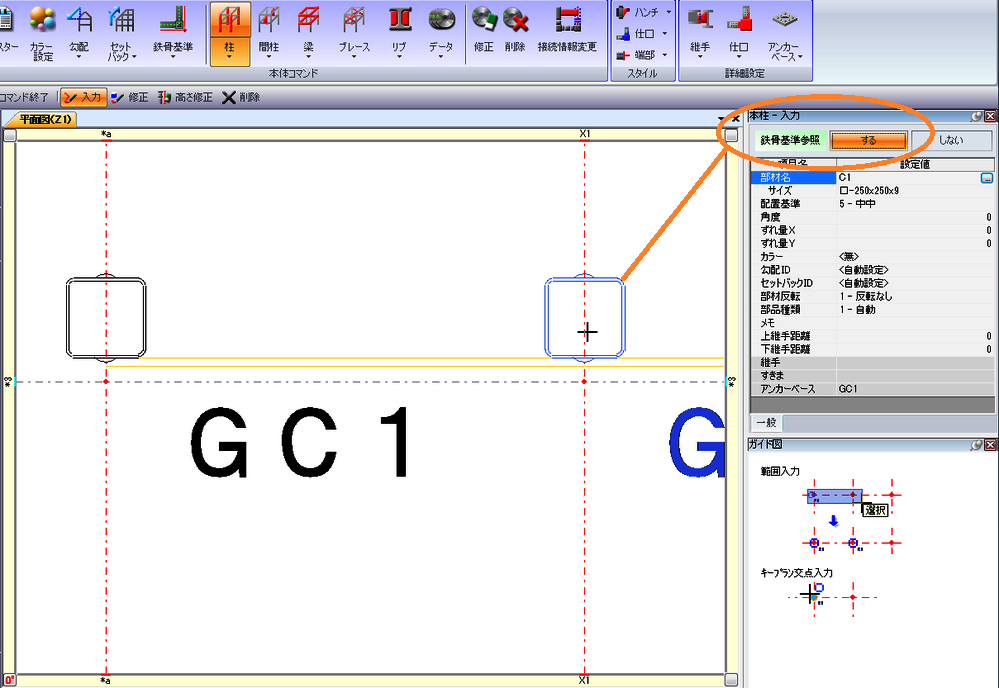

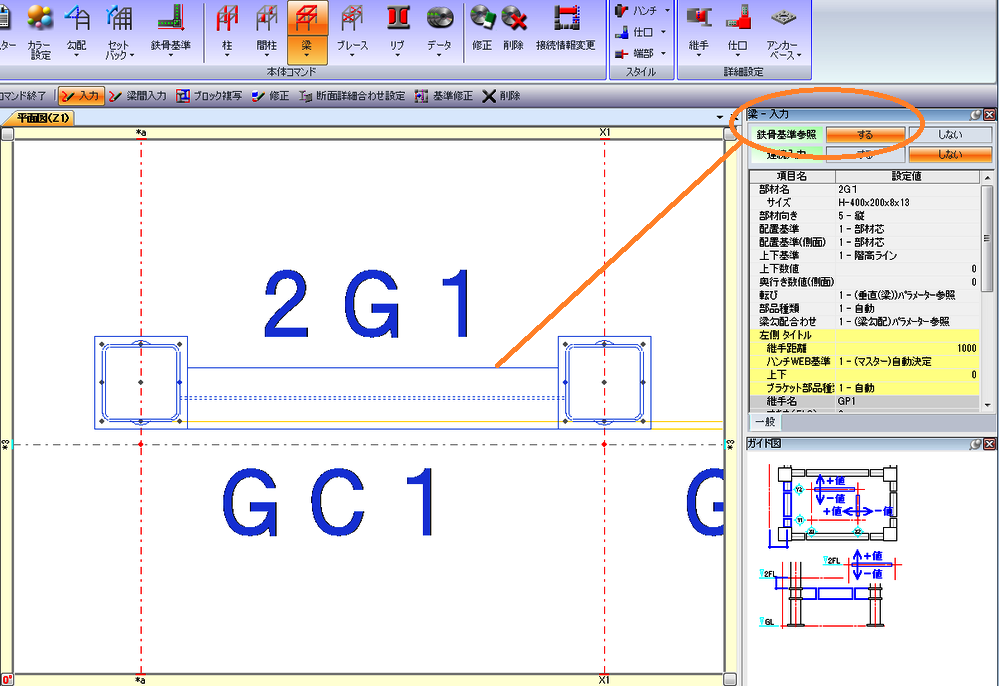

柱、梁入力時に鉄骨基準を参照するにしておくと、
それぞれの鉄骨基準に沿って部材が配置されます。
