間柱入力
コラムの間柱でCTガセットの向きを上下別々に設定したい場合は?

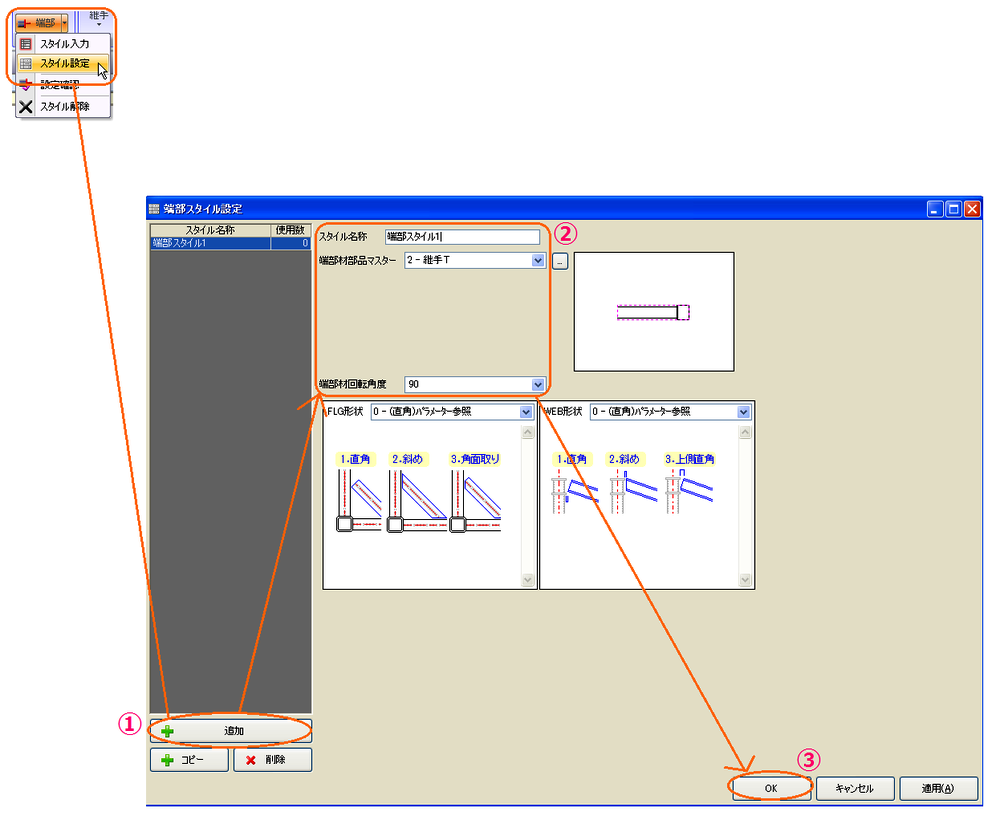

端部のスタイル設定で、左下の【+追加】をクリック(①)し、
端部のスタイルを入力、端部材回転角度を設定し(②)、OKボタンをクリックします。

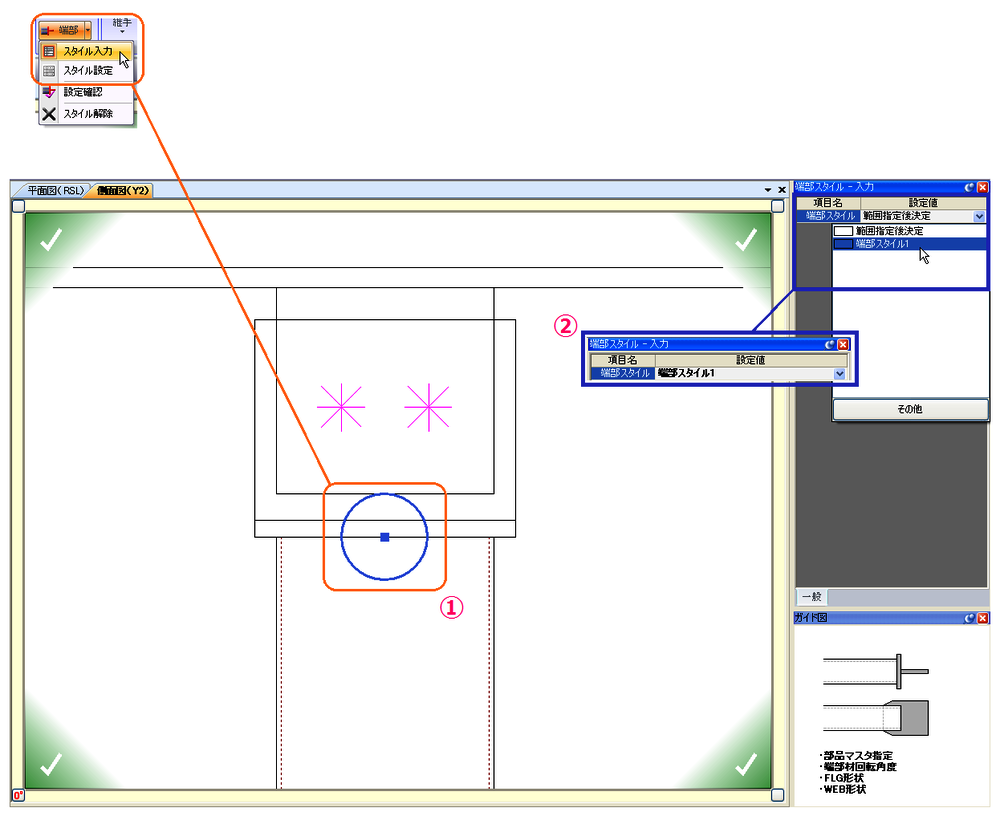

端部のスタイル入力で、向きを変えたいCTガセットをクリックし(①)、
端部スタイルの項目から登録したスタイルを選択し(②)、四隅にある✔をクリックします。
梁の上に乗せる間柱ベースの入力方法は?

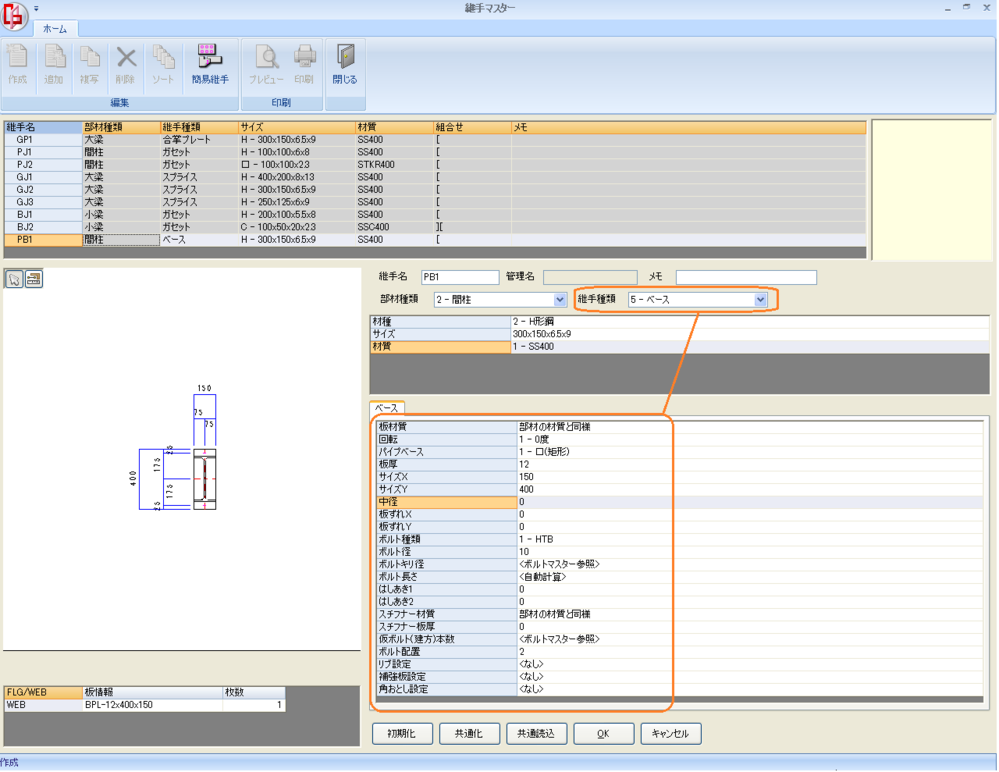

初めに、継手マスターの継手種類で5-ベースを選び、サイズなどを設定します。

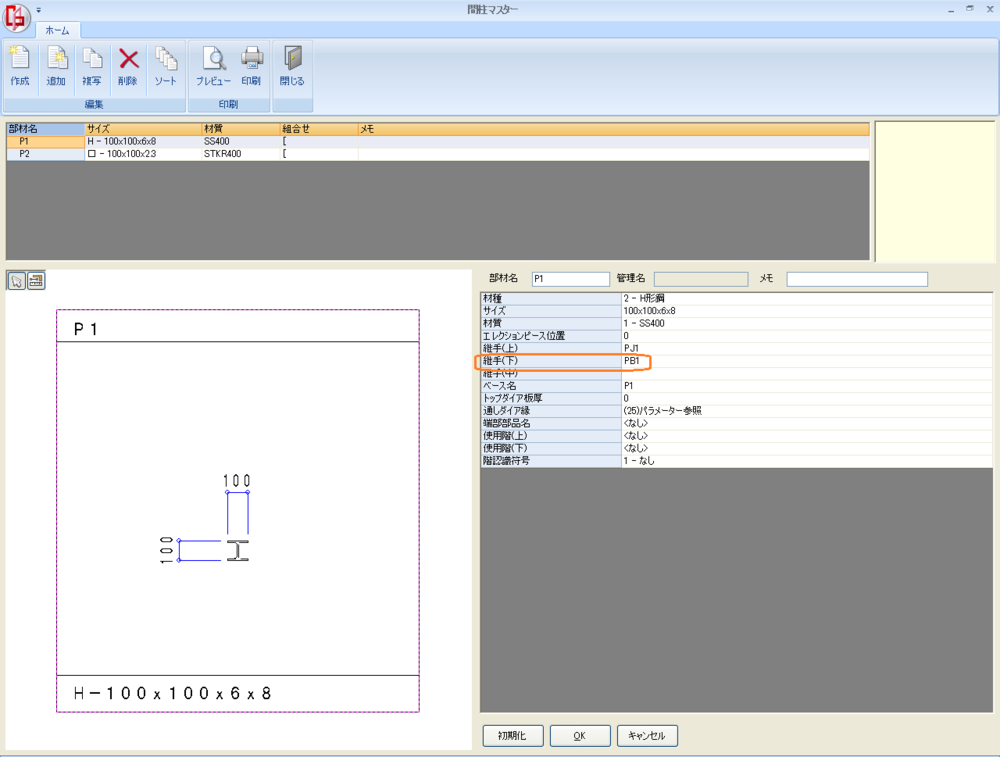

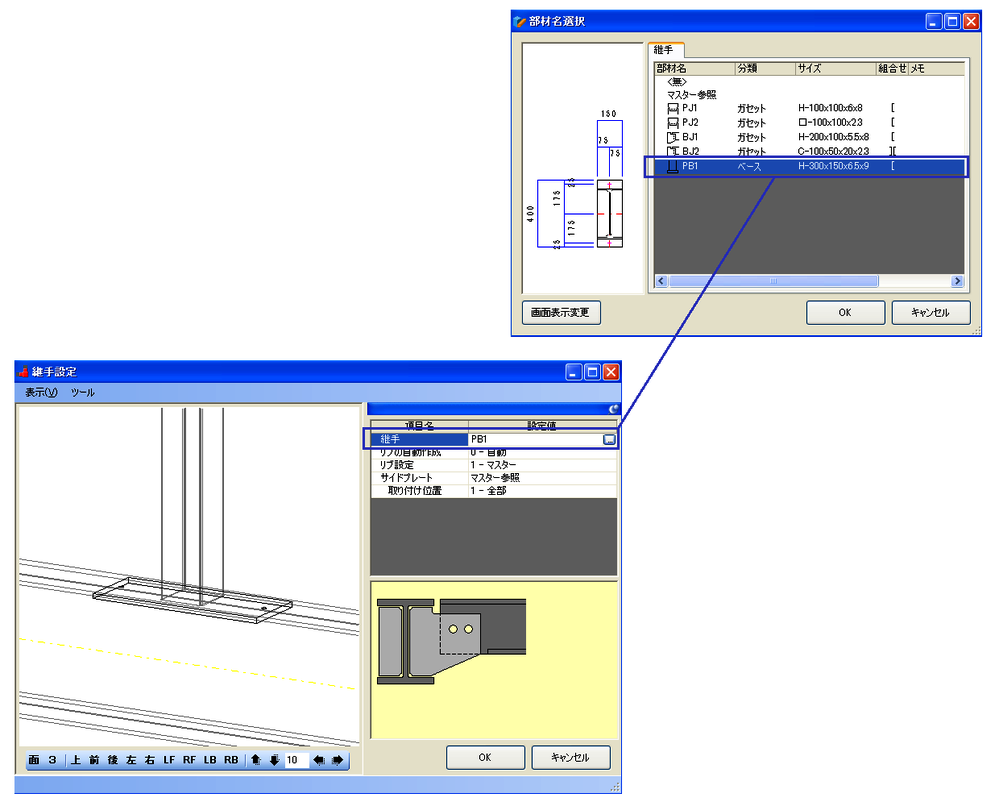

次に、先ほど登録したベースを、間柱マスターの継手の上下で選択します。

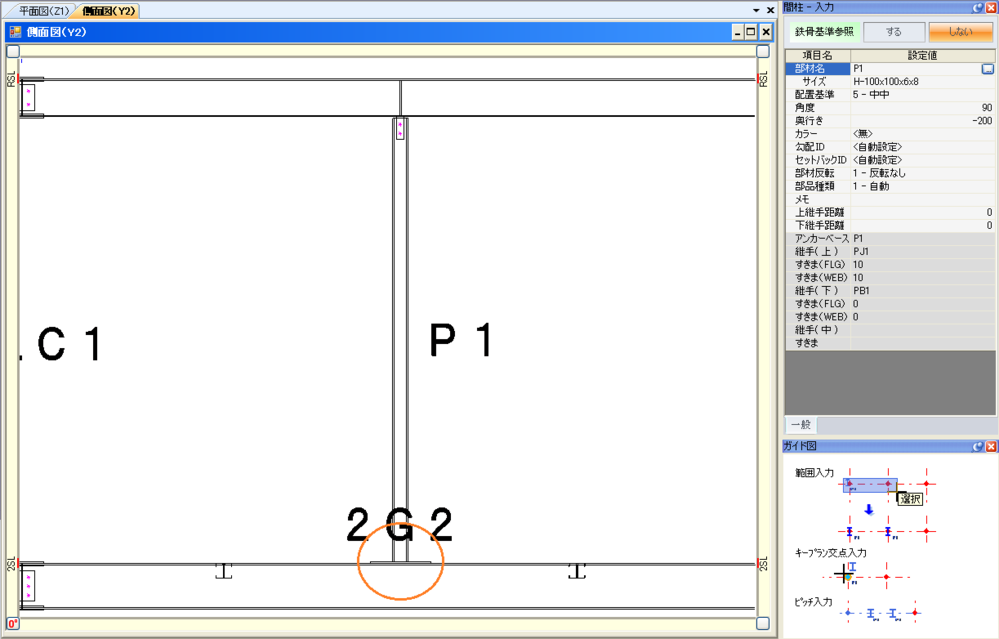

間柱の入力で梁の上に間柱を配置すると、間柱ベースが入った部材が配置されます。
<個別に間柱ベースを配置する場合>
継手マスターでベースを登録した場合、個別に間柱ベースを配置することができます。

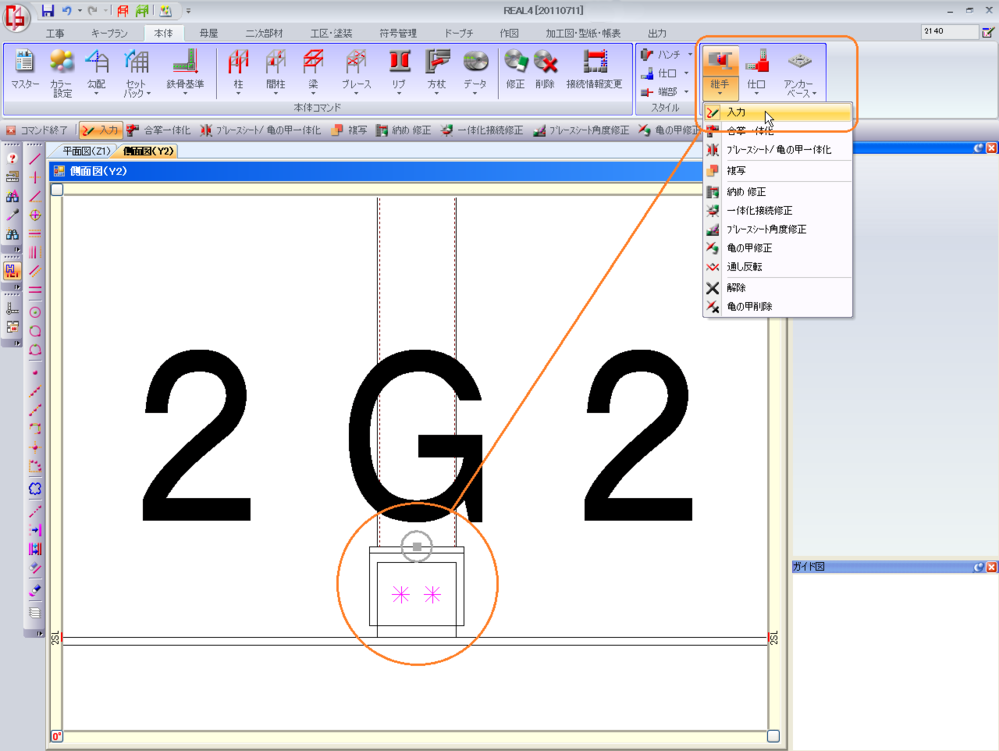

継手の入力で、ベースを配置したい場所の■をクリックします。
間柱をつる時に、下の位置をあげる方法は?

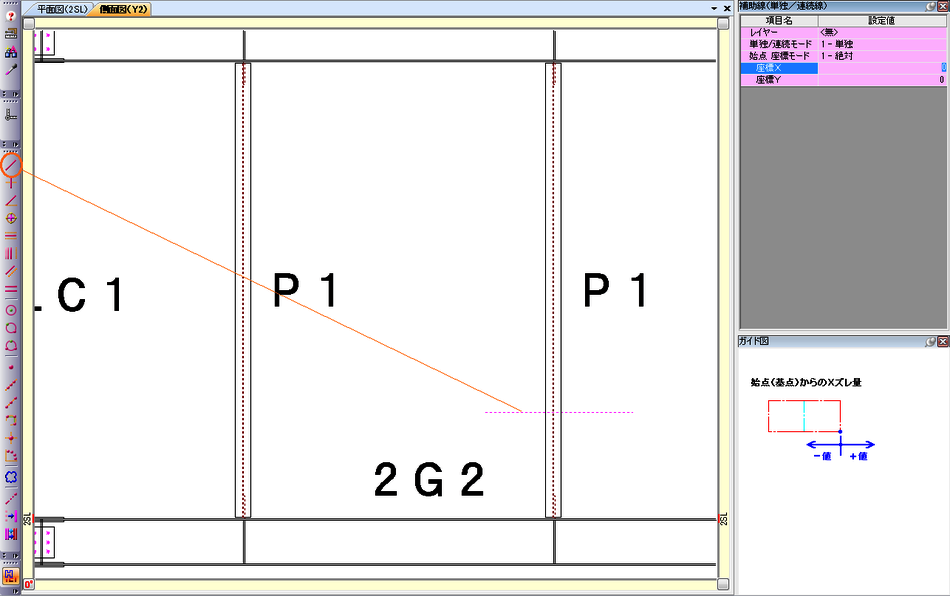

左のツールバーにある補助線をクリックし、補助線を引きます。

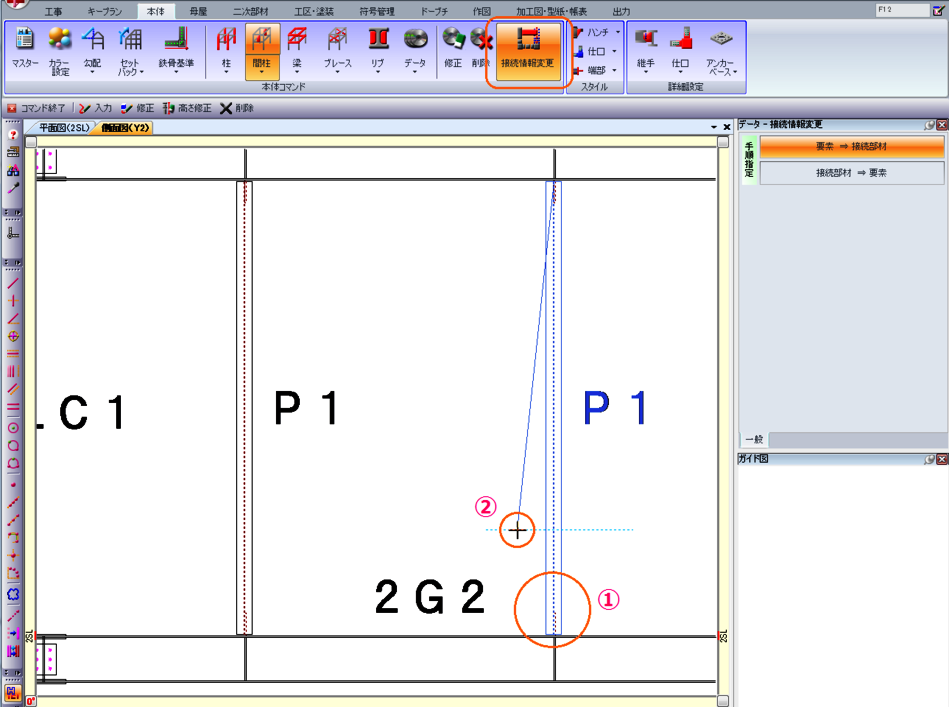

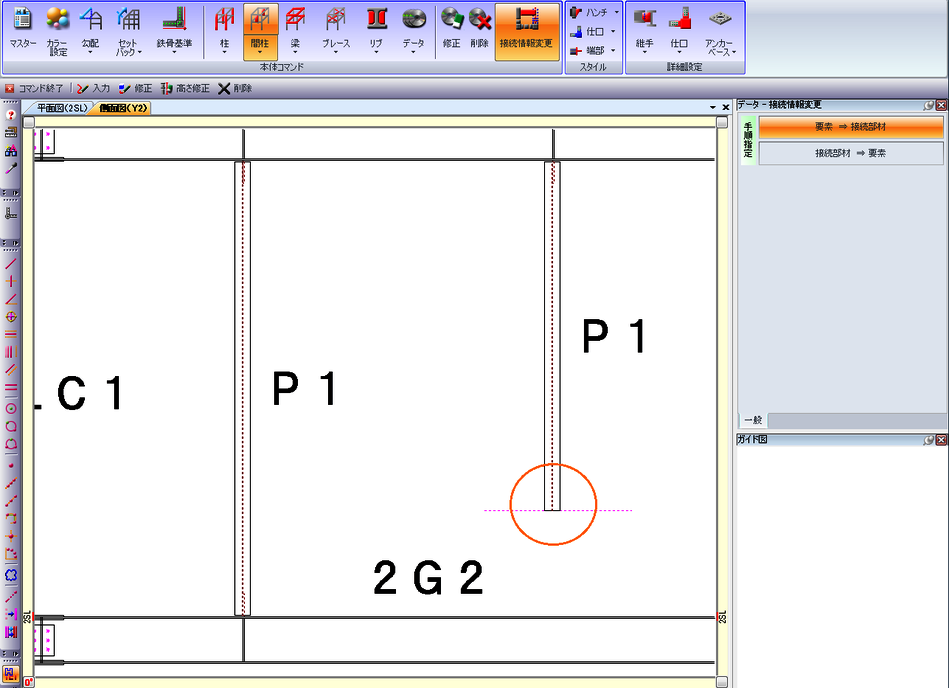

接続情報変更で、つりたい間柱の下側端部(①)をクリックし、
接続先に補助線(②)を指定します。
コラムの間柱でTガセットの向きを上下別々に設定したい!
端部スタイルで設定できます。
【端部】-【スタイル設定】をクリックします。

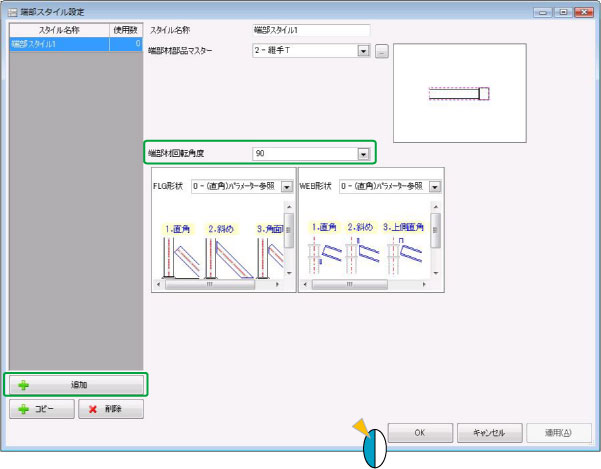

追加をクリックします。

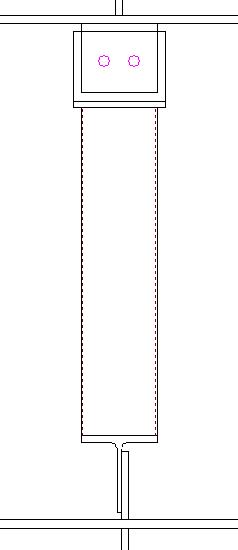

例) 回転角度0度の間柱の上継手のみ90度に変更する場合
端部材回転角度を90にし、OKします。
【端部】-【スタイル入力】をクリックします。

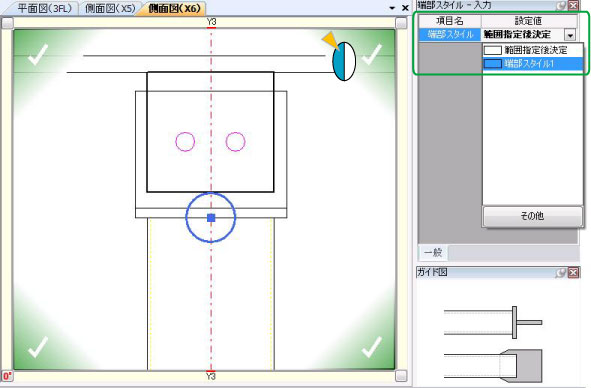

向きを変えたいCTガセット部の「◎」をクリックします。
端部スタイルを追加したスタイルにし、四隅の決定ボタンをクリックします。
