  リアルタイム処理

平面も立面も3Dも同時に

平面、立面のどちらかで入力すればすぐに処理が行われ、立面は平面へ、平面は立面へ反映されます。この時点で3Dが表示できるので、3Dを見ながら入力を確認し、間違いがあれば修正ができます。
データ処理は常にできていますから、入力したらすぐに作図と確認が行え、入力の修正、削除、追加をしても作図までの待ち時間がありません。

リアルタイム処理イメージ図

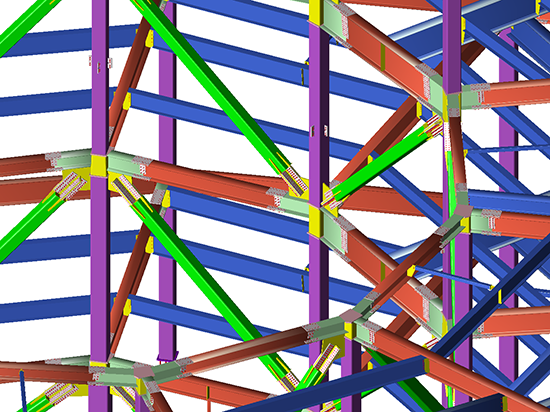

3Dモデル

3Dモデル

データをリアルに正確に目で確認できます。大きな建物をスムーズに動かし、細部も拡大し、どの角度からでも見られます。

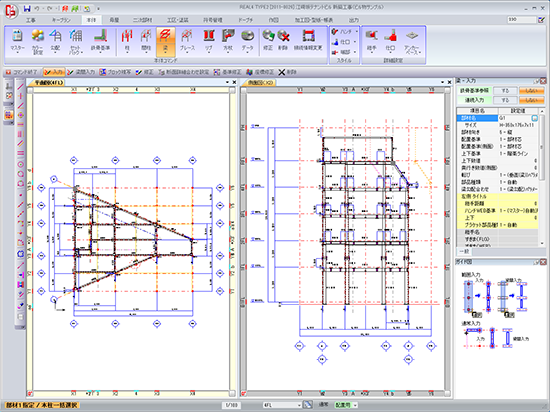

立面・平面入力

立面・平面入力

柱・梁は伏図と軸組に同時に表示し、どちらか入力したら両方にすぐ反映します。

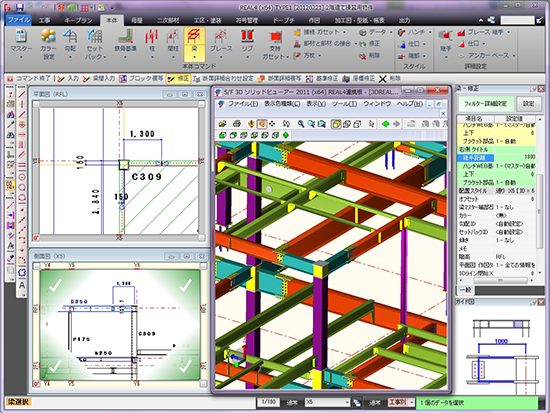

リアルタイム3D表示

リアルタイム3D

入力中でも3D表示ができるので、平面で入れたデータがどうなるのかは3次元ですぐにわかります。

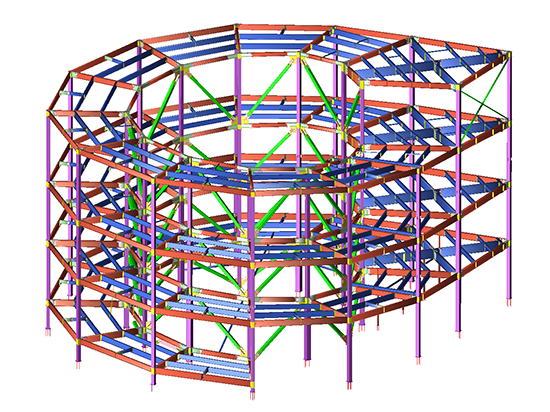

階を越える梁

階を越える梁

スロープが簡単に、自由に入力できます。
これは軸組図で入力し、自動的に他の図面に反映します。

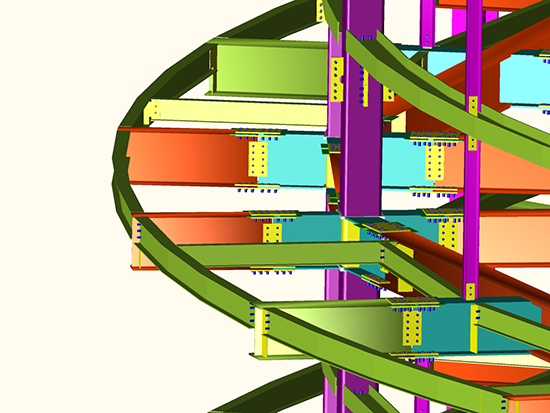

R梁

R梁

補助線を活用し、直感的かつスムーズにR梁を配置できます。対応できる物件がさらに広がりました。

※R梁の画像
(仮称)△△大学学生寮増築工事
会社名 株式会社エム・ティ・エス

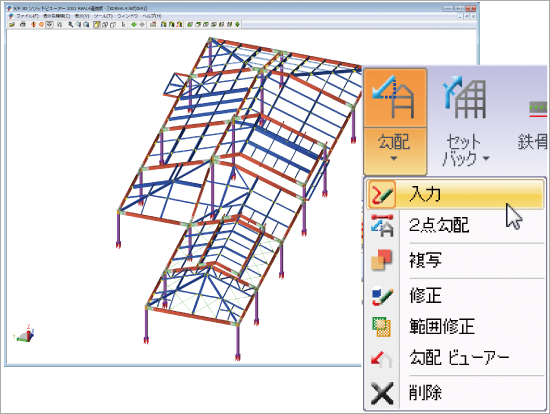

勾配

勾配

複雑な勾配もすぐにでき、2点勾配の他、3点勾配ができます。勾配の指示はビューアで確認できます。



3D処理
リアルタイム入力 ブレース 入力サポート

3D表示
